Principes illustrés du génie chimique – Évaporateur à film tombant

Dans une usine chimique, si l'on veut concentrer le lait en lait concentré ou déshydrater les jus de fruits, peut-on simplement les verser dans une grande casserole et les faire bouillir ? Absolument pas ! Des substances comme le lait, les jus et les solutions pharmaceutiques sont très sensibles à la chaleur. Une minute supplémentaire à haute température suffit à détruire les nutriments et à altérer le goût.

Alors, que pouvons-nous faire ? Les ingénieurs ont inventé une solution performante : l'évaporateur à film tombant.

Au lieu de « faire bouillir une grande casserole », on laisse le liquide « glisser ».

1. Vue macroscopique – Un « toboggan aquatique » actionné par la gravité

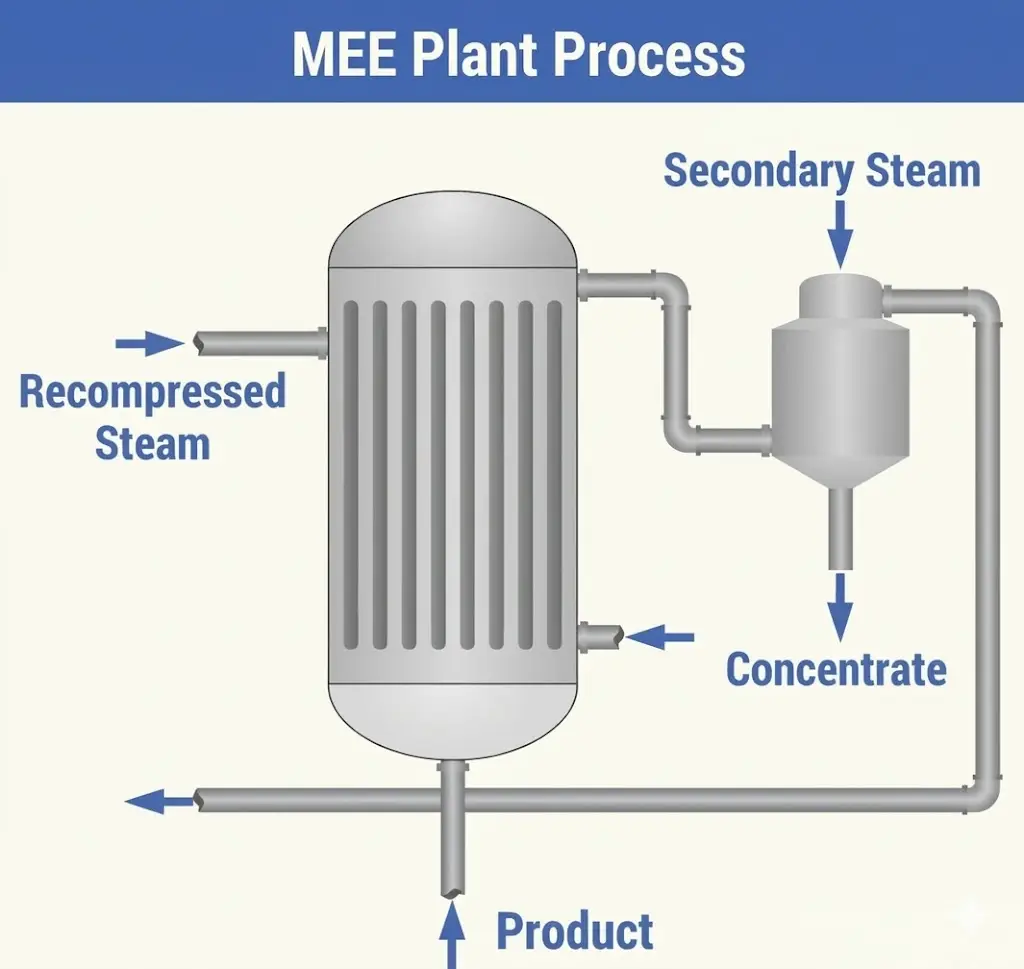

(Se réfère à : la structure générale et le schéma de fonctionnement d'un évaporateur à film tombant)

Contrairement à l'ébullition ordinaire, le processus dans un évaporateur à film tombant se déroule « de haut en bas » :

· Entrée (en haut, flèche verte) : Le liquide d'alimentation entre par le haut.

· Flux (flux bleus du milieu) : Le liquide ne remplit pas la totalité de l'équipement. Au contraire, il s'écoule vers le bas le long des parois internes des tubes verticaux sous l'effet de la gravité.

· Chauffage (zone rouge extérieure) : De la vapeur chaude entoure l'extérieur des tubes. Lorsque le liquide s'écoule vers le bas, il est rapidement chauffé à travers la paroi du tube.

· Résultat: Comme le liquide forme un film mince, le transfert de chaleur est extrêmement rapide. Avant d'atteindre le fond, la majeure partie de l'eau s'est déjà évaporée et « échappée ».

Analogie simple :
Imaginez-vous dévalant un toboggan aquatique à grande vitesse dans un parc aquatique. La descente est rapide (temps de séjour court), et lorsque vous atteignez la piscine, une grande partie de l'eau sur votre corps (solvant) a déjà été évaporée par le vent (chaleur). L'objectif est atteint sans « surchauffe ».

2. Vue microscopique – « Pâtes creuses » à l’intérieur des tubes

(Se réfère au mécanisme de formation du film à l'intérieur d'un tube unique)

Si l'on ouvre un tube et qu'on l'observe attentivement, on découvre la véritable magie :

· Film mural (couche liquide bleue) : Le liquide ne remplit pas le tube comme l'eau du robinet. Il forme plutôt un film mince qui adhère fermement à la paroi intérieure.

· Canal central (noyau de vapeur blanche) : Le centre du tube est vide ! Il sert de conduit dédié à la vapeur générée (vapeur secondaire).

· Éclatement des bulles (changement de phase) : De minuscules bulles se forment et éclatent continuellement à la surface du film, libérant de la vapeur dans le canal central.

Analogie simple :
Imaginez que vous prépariez une crêpe. Si vous laissez la pâte en une masse épaisse, elle cuira lentement et risque de brûler. Mais si vous l'étalez en une fine couche, elle cuira en quelques secondes. L'évaporateur à film tombant utilise le même principe : étaler le liquide en fine couche permet un transfert de chaleur rapide.

3. Élément clé – Le « pommeau de douche parfaitement équilibré »

(Fait référence au distributeur de liquide situé en haut)

C'est le cœur du système. Que se passe-t-il si certains tubes reçoivent plus de liquide que d'autres ?

Les tubes contenant suffisamment de liquide surchaufferont, ce qui entraînera la combustion des résidus (comme les sucres) et la formation d'encrassements, finissant par obstruer les tubes.

C'est pourquoi nous avons besoin d'un distributeur de liquide.

· Distribution uniforme : L'image montre une plaque métallique conçue avec précision, semblable à une pomme de douche parfaite.

· Couverture uniforme : Le liquide est d'abord réparti uniformément sur la plaque, puis s'écoule à travers des trous ou des déversoirs soigneusement conçus dans chaque tube de manière égale.

Analogie simple :
C'est comparable à un système d'irrigation agricole. Chaque rangée (tube) doit recevoir la même quantité d'eau. Si un seul tube se dessèche, il peut brûler et s'encrasser, obligeant à arrêter tout le système pour le nettoyer.

Les trois principaux avantages d'un évaporateur à film tombant

· Rapide: Temps de séjour très court (généralement de quelques secondes à quelques dizaines de secondes), empêchant la dégradation thermique.

· Thin: L'écoulement du film assure un excellent transfert de chaleur, nécessitant des températures d'évaporation plus basses.

· Lisser: L'écoulement par gravité réduit la résistance et la consommation d'énergie.
